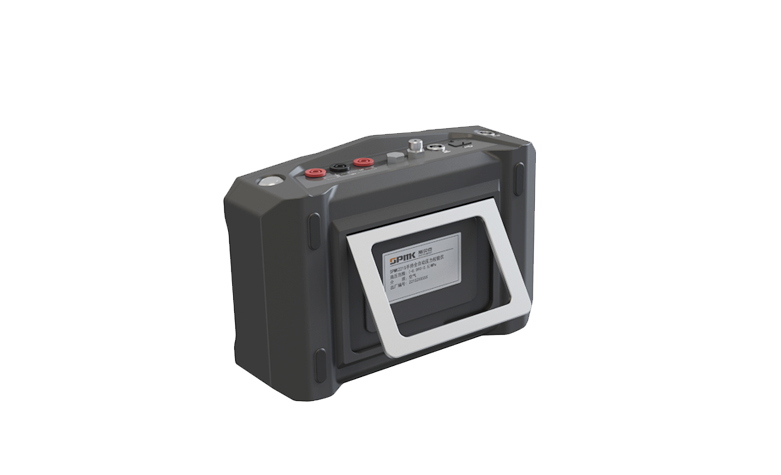

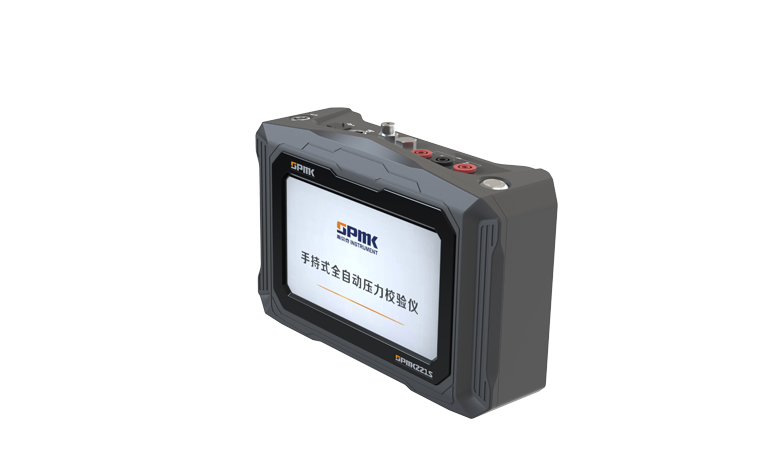

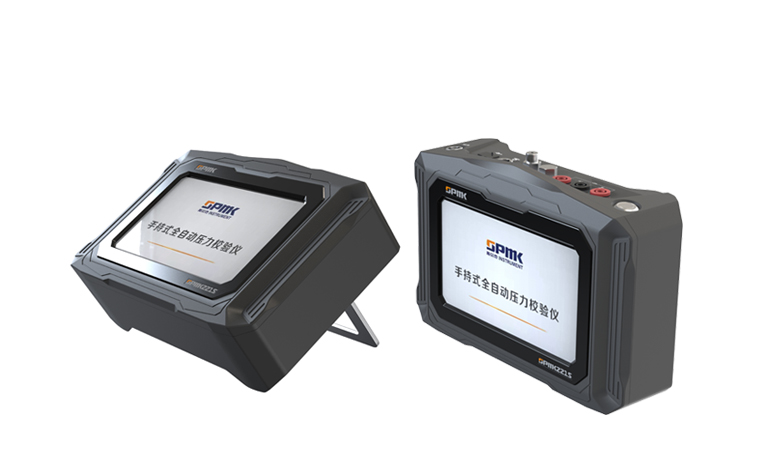

产品介绍
SPMK221S是一款全自动检定的便携设备，集成了全智能控制技术，包含压力自动发生、压力测量、电信号测量与输出、HART校准、任务管理及数据存储等功能，是现场压力检定、校准、维护与测试的理想工具。
主要特点

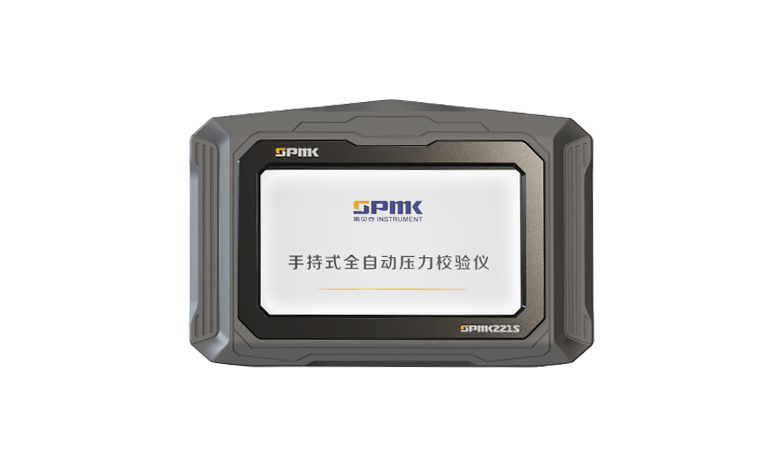

◆ 7吋彩色触摸屏；
◆ 可测量电压、电流、开关等；可输出电流，24VDC；
◆ 支持校准HART智能型仪表；
◆ 内置自动造压源；
◆ 内置大气压模块，表压绝压自由切换；
◆ 支持连接SDP模块式智能数字压力校验仪；
◆ 支持阶跃输出方式；
◆ 支持USB、WIFI、蓝牙等多种通讯方式
◆ 体积小、重量轻。
技术参数
压力指标
◆ 显示
4/5/6位显示，用户可自定义。
◆ 控制稳定性
＜0.005%FS。
◆ 控制响应时间
＜30s。
◆ 目标压力稳定持续时间
＞5min。
◆ 使用环境
环境温度：(0～50)℃； 相对湿度：<90%非凝露； 大气压：(86～106)kPa.a。

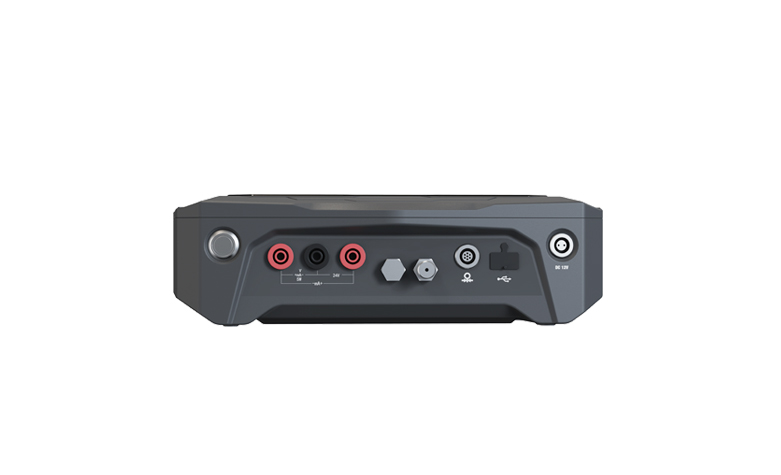

◆ 压力接口
1个M20×1.5标准内螺纹 。
◆ 存储功能
最大连续存储100万条。
◆ 电池续航能力
8个小时 。
◆ 外形尺寸及重量
外形尺寸：(241×168×73)mm； 重 量：2.6kg。
电测指标
项 目 | 范 围 | 分辨力 | 准确度 |
电压测量 | (-30～30)V | 0.1mV | ±(0.01%RD+1.5mV) |
电流测量 | (-30～30)mA | 0.1μA | ±(0.01%RD+1.5μA) |
开关测量 | 如果开关带点，电压范围(3～24)V | ||
电流输出 | (0～22)mA | 1μA | ±(0.02%RD+0.005%FS) |
DC24V输出 | (24±0.5)V，带载50mA | ||
注：环境温度为(20±5)℃,1年准确度。
产品选型
SPMK221S手持全自动压力校验仪选型表
型 号 | 微压版 | 气压版 | 气压版 |
压力自动发生范围 | (-10～10)kPa | (-85～250)kPa | (-0.085～2.5)MPa |
内置压力模块 | (-10～10)kPa | (-100～250)kPa | (-0.1～2.5)MPa |
控制稳定性 | ≤0.005%FS | ≤0.005%FS | ≤0.005%FS |
传压介质 | 空气 | 空气 | 空气 |
任务功能 | ★ | ★ | ★ |
HART通讯 | ★ | ★ | ★ |
数据存储 | ★ | ★ | ★ |
压力开关检测 | ★ | ★ | ★ |
mA/V测量 | ★ | ★ | ★ |
(0～22)mA 输出 | ★ | ★ | ★ |
DC24V输出 | ★ | ★ | ★ |
温度自动补偿 | ★ | ★ | ★ |
外接压力模块 | ★ | ★ | ★ |
① 温度自动补偿范围为(-10～50)℃，1年准确度；
② 模块可定制，规格可参考《模块选型表》。
模块选型
内置模块选型表
压力范围 | 准确度等级 | 微压版 | 气压版(0.25MPa) | 气压版(2.5MPa) |
(-5～5)kPa | 0.02/0.05 | ★ | / | / |
(-10～10)kPa | 0.02/0.05 | ★ | / | / |
(-16～16)kPa | 0.02/0.05 | / | ★ | / |
(-25～25)kPa | 0.02/0.05 | / | ★ | / |
(-40～40)kPa | 0.02/0.05 | / | ★ | / |
(-60～60)kPa | 0.02/0.05 | / | ★ | / |
(-100～100)kPa | 0.02/0.05 | / | ★ | / |
(-100～160)kPa | 0.02/0.05 | / | ★ | ★ |
(-100～250)kPa | 0.02/0.05 | / | ★ | ★ |
(-100～400)kPa | 0.02/0.05 | / | / | ★ |
(-100～600)kPa | 0.02/0.05 | / | / | ★ |
(-0.085～1)MPa | 0.02/0.05 | / | / | ★ |
(-0.085～1.6)MPa | 0.02/0.05 | / | / | ★ |
(-0.085～2.5)MPa | 0.02/0.05 | / | / | ★ |
注：特殊量程和准确度等级的，可单独定制。
